HW10 Pro-Cleaning و Maintenance

مونتاژ و جداسازی لوله های فلزی

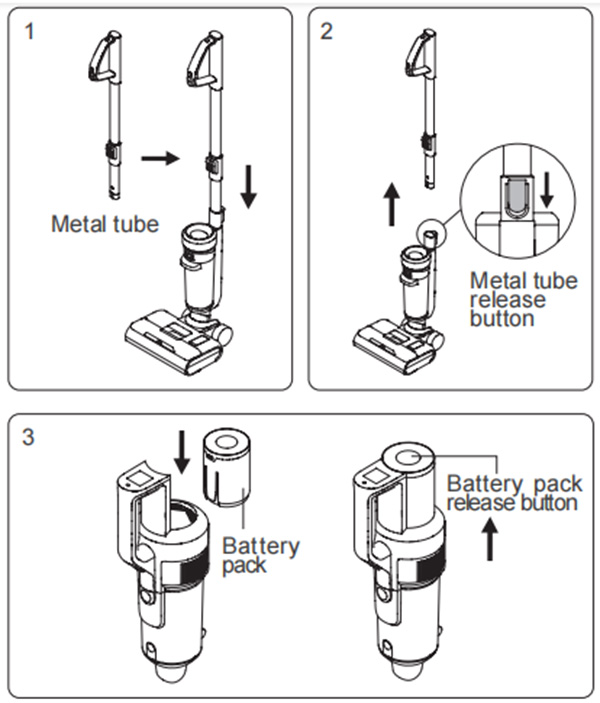

لوله فلزی را به صورت عمودی در بدنه اصلی قرار دهید تا صدای "کلیک" شنیده شود. اطمینان حاصل کنید که لوله فلزی کاملاً قفل شده است (شکل 1). برای جدا کردن لوله فلزی، دکمه آزاد کردن لوله فلزی را تا انتها فشار دهید و لوله فلزی را به سمت بالا بکشید. (شکل 2)
مونتاژ و جداسازی بسته باتری
1. بسته باتری را در امتداد شکاف بکشید و بسته باتری را محکم فشار دهید تا صدای "کلیک" شنیده شود. بسته باتری قفل شده است.
2. دکمه آزادسازی بسته باتری را فشار دهید و بسته باتری را در جهت مخالف مجموعه بکشید تا قفل بسته باتری باز شود.
توجه: به جز تعویض بسته باتری، بسته باتری نیازی به بیرون آوردن مکرر ندارد.

مجموعه جاروبرقی دستی

ورودی مکش فنجان گرد و غبار جاروبرقی دستی را در شیار پوشش بدنه اصلی قرار دهید.

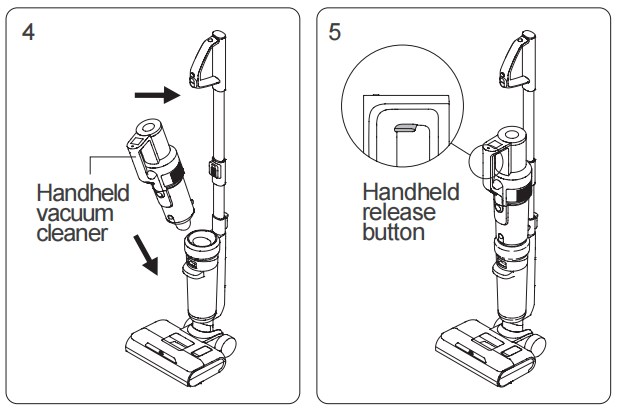

پاک کننده دستی را به سمت لوله فلزی فشار دهید تا صدای "کلیک" شنیده شود، جاروبرقی دستی با موفقیت روی بدنه اصلی نصب شود. و در این زمان از دستگاه به عنوان جاروبرقی عمودی استفاده می شود (شکل 4). برای برداشتن جاروبرقی دستی کافیست دکمه رها کردن دستی را فشار داده و جاروبرقی دستی را به صورت مورب به سمت بالا بلند کنید. (شکل 5)

مجموعه پایه شارژ

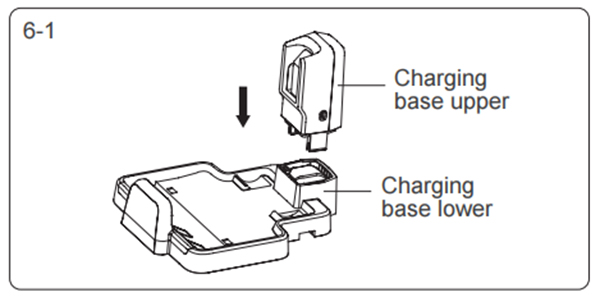

پایه شارژ بالایی را به سمت پایه شارژ پایین فشار دهید تا صدای "کلیک" شنیده شود. (شکل 6-1)

مجموعه نگهدارنده شارژ

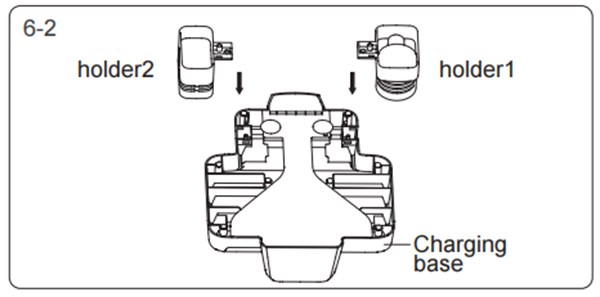

نگهدارنده 1 و نگهدارنده 2 را در پایه شارژ فشار دهید تا صدای "کلیک" شنیده شود. (شکل 6-2)

دستگاه را روی پایه شارژ قرار دهید

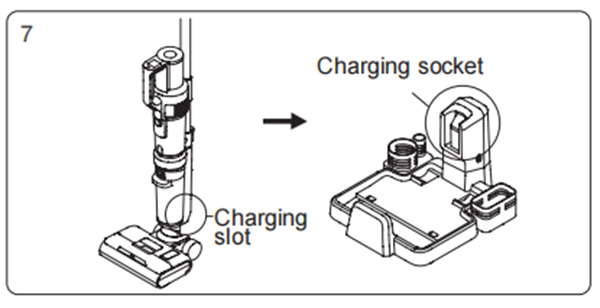

برای بازگرداندن دستگاه به پایه شارژ، دستگیره دستگاه را بگیرید تا دستگاه بالا بیاید، شیار شارژ در پایین دستگاه را به سوکت شارژ روی پایه شارژ بگیرید و دستگاه را در پایه شارژ قرار دهید. برای استفاده از دستگاه، دستگیره دستگاه را بگیرید و دستگاه را از پایه شارژ خارج کنید.(شکل 7)

مونتاژ و جداسازی مخزن آب کثیف

برای برداشتن مخزن آب کثیف، دستگاه را با یک دست نگه دارید و با دست دیگر مخزن آب کثیف را نگه دارید، دکمه آزادسازی مخزن آب کثیف را فشار دهید تا مخزن آب کثیف بیرون بیاید. (شکل 8-1)
برای جمع آوری مخزن آب کثیف، کف مخزن آب کثیف را در بدنه اصلی قرار دهید، مخزن آب کثیف را به سمت بدنه اصلی فشار دهید تا صدای "کلیک" شنیده شود. (شکل 8-2)

مونتاژ و جداسازی پنجره براشول و برسول

برای درآوردن پنجره برس رول، قفل پنجره برس رول را نگه دارید و به سمت بالا بکشید تا پنجره برس رول حذف شود.
برای مونتاژ پنجره برس رول، گیره های دو طرف پنجره برس رول را با شکاف های دو طرف سر کف تراز کنید. پنجره brushroll را به پایین فشار دهید تا صدای "کلیک" شنیده شود. (شکل 9)
جدا کردن/مجموعه برس رول: درپوش سمت چپ قلم مو را با انگشت بیرون بکشید تا برس رول بیرون بیاید. درپوش برس رول را نگه دارید، برس رول را در سمت چپ چرخ دنده قرار دهید، برس رول را در نازل قرار دهید. (شکل 10)
مونتاژ و جداسازی مخزن آب تمیز
برای برداشتن مخزن آب تمیز، دسته مخزن آب تمیز را بگیرید و مخزن آب تمیز را بیرون بکشید. برای مونتاژ مخزن آب تمیز، مخزن آب تمیز را دوباره در نازل قرار دهید و با پنجره برس رول تراز کنید. (شکل 11)

استفاده از محصول

توجه: هنگام استفاده از آن برای اولین بار، لطفاً قبل از استفاده دستگاه را کاملاً شارژ کنید.

استفاده از جاروبرقی ایستاده

دکمه روشن/خاموش دسته را فشار دهید، صفحه LCD و چراغ های تزئینی روشن می شوند، پیش فرض در حالت خودکار است (شکل 12)، دکمه حالت را فشار دهید تا به حالت طبقه (شکل 13) بروید، دکمه حالت را دو بار فشار دهید تا به حالت تغییر حالت دهید. حالت توربو (شکل 14)، دکمه حالت را سه بار فشار دهید تا به حالت فرش بروید (شکل 15).

دوباره دکمه حالت را فشار دهید تا به حالت خودکار برگردید. دکمه روشن/خاموش دستگیره را دوباره فشار دهید تا دستگاه خاموش شود، صفحه نمایش و چراغ های تزئینی خاموش شوند.

توجه داشته باشید:

1. هنگام تمیز کردن فرش، لطفاً ابتدا سرپوش را تمیز کنید (برای جزئیات به "تمیز کردن و نگهداری، تمیز کردن سر کف" مراجعه کنید) و برس موکت را تعویض کنید.
2. در هنگام تمیز کردن کف یا خود تمیز کردن، لطفاً مطمئن شوید که پنجره برس رول به سمت بالا کشیده شده باشد. (شکل 16-1)
3. در حین تمیز کردن فرش، لطفاً مطمئن شوید که پنجره برس رول به سمت پایین کشیده شده باشد. (شکل 16-2)
4. هنگامی که سطح باتری کمتر از 20 درصد است، نمی توان آن را به حالت فرش و حالت توربو تغییر داد.

عملکرد اسپری آب

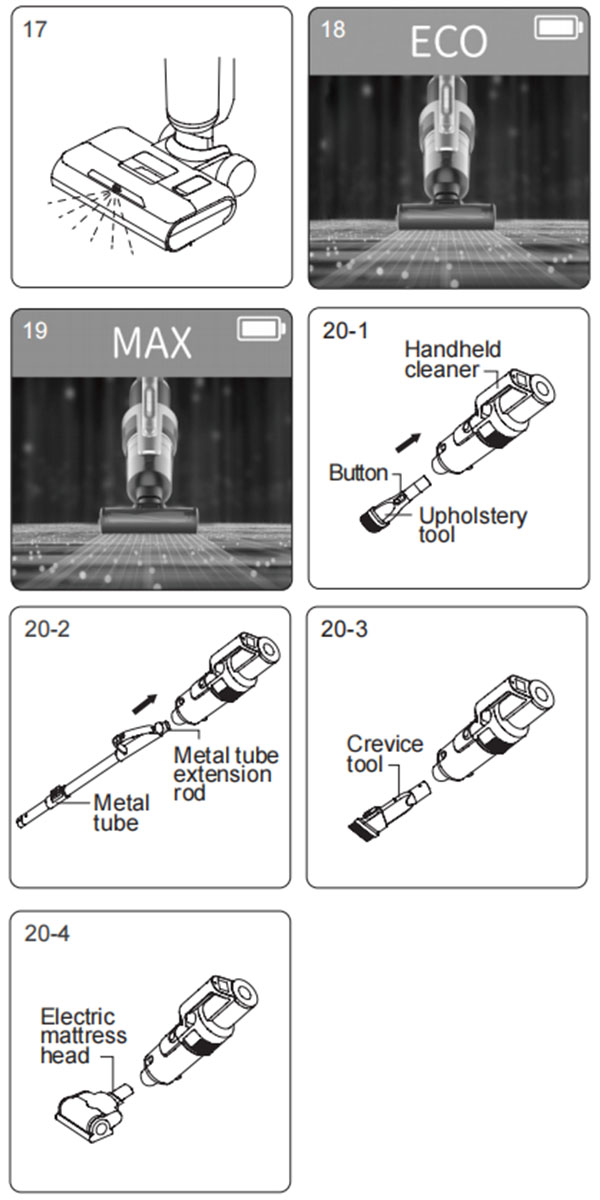

هنگامی که جاروبرقی عمودی کار می کند، دکمه اسپری آب را فشار دهید، دهان اسپری آب به شکل فن را اسپری می کند. دکمه اسپری آب را رها کنید تا پاشش آب متوقف شود. (شکل 17)

استفاده از جاروبرقی دستی

پاک کننده دستی را بردارید، دکمه روشن/خاموش دستی را فشار دهید، نمایشگر و چراغ های تزئینی روشن می شوند، پیش فرض در حالت ECO است (شکل 18)، دکمه حالت دستی را فشار دهید تا به حالت MAX بروید (شکل 19)، سپس دکمه را فشار دهید. دکمه حالت دستی برای بازگشت به حالت ECO. دکمه روشن/خاموش دستی را دوباره فشار دهید تا دستگاه خاموش شود، صفحه نمایش و چراغ های تزئینی خاموش شوند.

جاروبرقی دستی را می توان با ابزار اثاثه یا لوازم داخلی، ابزار شکاف، سر تشک برقی یا لوله فلزی متصل کرد تا نواحی مختلف را تمیز کند.

1. با ابزار اثاثه یا لوازم داخلی وصل شوید تا گرد و غبار و ذرات روی سطح مبلمان را تمیز کنید. (شکل 20-1)

2. برای تمیز کردن گرد و غبار در مکان های مرتفع با لوله فلزی وصل شوید. درپوش بالایی لوله فلزی را باز کنید، دکمه دسته را به سمت بالا فشار دهید تا لوله فلزی کشیده شود و سپس لوله را به ورودی مکش جاروبرقی دستی وارد کنید.
گرد و غبار را در مکان های بلند تمیز کنید. (شکل 20-2)

3. برای تمیز کردن مکان های باریک با ابزار شکاف وصل شوید. (شکل 20-3)

4. سر تشک برقی را برای تمیز کردن گرد و غبار، مو، کنه گرد و غبار روی تخت یا مبل پارچه ای وصل کنید. (شکل 20-4)

توجه داشته باشید:

1. هنگامی که باتری کمتر از 20٪ است، نمی توان آن را به حالت حداکثر تغییر داد.

2. هنگام استفاده از جاروبرقی دستی، آب را جارو برقی نکنید، در غیر این صورت باعث نقص موتور می شود.

شارژ ماشین

آداپتور را به منبع تغذیه وصل کنید، جاروبرقی عمودی را در پایه شارژ قرار دهید تا شروع به شارژ شود. (شکل 21)

توجه داشته باشید:

1. قبل از اولین استفاده، لطفا بسته باتری را به طور کامل شارژ کنید، و قبل از شارژ دوم، لطفا باتری را خالی کنید تا از عمر بسته باتری اطمینان حاصل کنید.
2. اگر قرار است محصول برای مدت طولانی بیکار بماند، لطفاً هر سه ماه یک بار آن را شارژ کنید.
3. هنگام شارژ نشدن، لطفا آداپتور را از سوکت خارج کنید تا از خطر تماس تصادفی جلوگیری شود.

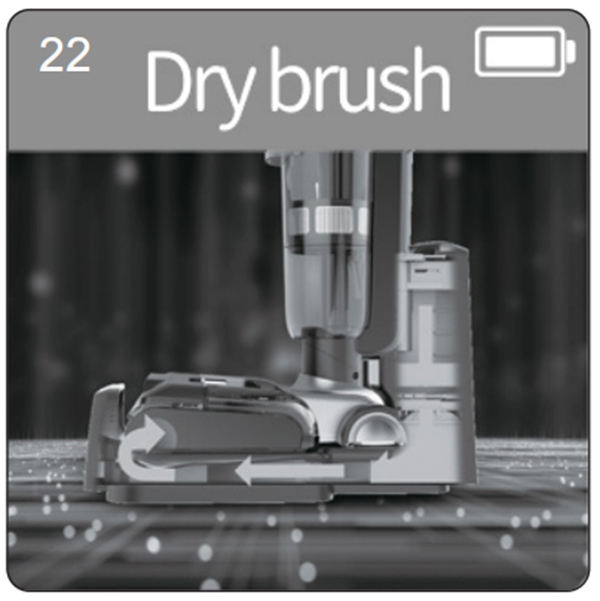

عملکرد خشک کردن هوا برسول (شکل 22)

در حالت شارژ، دکمه حالت دسته را به مدت 3 ثانیه فشار داده و نگه دارید تا به مدت 4 ساعت وارد حالت خشک کردن هوای برس رول شوید. در طول فرآیند خشک کردن در هوا، چراغ تزئینی روشن است و قلم مو در فواصل زمانی کمی می چرخد ​​تا موقعیت خشک شدن در هوا را تنظیم کند. دکمه حالت را دوباره فشار دهید تا حالت خشک کردن خاموش شود.

توجه داشته باشید:

این حالت برای جلوگیری از تولید باکتری یا بو توسط برس رول مرطوب طراحی شده است. (نمایش در شکل 22 نشان داده شده است)

عملکرد خود تمیز شونده براشول و مسیر هوا

در حالت شارژ، دکمه خود تمیز کردن را فشار دهید تا وارد حالت تمیز کردن شوید (نمایش در شکل 23 نشان داده شده است). در طول فرآیند خود تمیز کردن، برای پایان دادن به حالت خود تمیز کردن از قبل، دکمه روشن/خاموش را فشار دهید و دستگاه به حالت شارژ باز خواهد گشت.

توجه داشته باشید:

1. حالت خود تمیز کردن فقط برای تمیز کردن مسیر هوای سر و برس کف سخت است. روی برس فرش خود تمیز نکشید.
2. قبل از روشن کردن حالت خود تمیز کردن، لطفاً ابتدا آب کثیف را در مخزن آب کثیف خالی کنید، بررسی کنید که دستگاه محکم روی پایه شارژ قرار گرفته باشد، آداپتور به پریز وصل شده و به پایه شارژ متصل است. مخزن آب تمیز حداقل 1/2 حجم آب را حفظ می کند. پس از تکمیل خود تمیز کردن، لطفاً دوباره مخزن آب کثیف را تمیز کنید.
3. زمانی که باتری کمتر یا مساوی 10 درصد توان باشد، حالت خود تمیز شونده را نمی توان روشن کرد و پس از مدتی شارژ می توان آن را به طور معمول روشن کرد.

نشانگر خالی بودن مخزن آب تمیز

هنگام استفاده از عملکرد اسپری آب، صدا/صفحه نمایش "بدون آب تمیز، آب را پر کنید" را نشان می دهد (شکل 24 و شکل 25 به طور متناوب نمایش داده می شوند)، لطفاً دستگاه را خاموش کنید و آب را به مخزن آب تمیز اضافه کنید. هنگام استفاده از خود پاک کن حالت تمیز، اگر تشخیص داده شود که در مخزن آب تمیز آب وجود ندارد، خود تمیز کردن برس رول متوقف می شود. برای ادامه خود تمیز کردن، لطفاً آب را به مخزن آب تمیز اضافه کنید و مخزن آب کثیف را خالی کنید، سپس حالت خود تمیز کردن را مجدداً راه اندازی کنید.

توجه داشته باشید:

هنگام اضافه کردن آب تمیز، می توانید محلول تمیز کننده مجهز JIMMY را اضافه کنید، نسبت آن حدود 1 درب بطری محلول تمیز کننده به یک مخزن آب پر است، دمای آب نمی تواند از 40 درجه سانتیگراد تجاوز کند.

مخزن آب تمیز را پر کنید: پس از برداشتن مخزن آب تمیز، دوشاخه پر کردن آب را باز کنید، آن را به پهلو بچرخانید تا سوراخ ورودی آب نمایان شود، آب تمیز و محلول تمیز کننده را داخل آن بریزید و سپس به حالت اولیه وصل کنید و دوباره آن را نصب کنید. مخزن آب تمیز به کف. (شکل 26)

نشانگر پر بودن مخزن آب کثیف هنگامی که جاروبرقی عمودی تشخیص دهد که مخزن آب کثیف پر شده است، کل دستگاه متوقف می شود و یک یادآور صوتی می دهد. لطفاً مخزن آب کثیف کامل را تمیز کرده و آن را برگردانید. (شکل 27 و شکل 28 به طور متناوب نمایش داده می شوند) هنگامی که تشخیص داده شود که مخزن آب کثیف در حالت خود تمیز کردن پر است، دستگاه کار نمی کند و یک یادآور صوتی می دهد. لطفاً مخزن آب کثیف کامل را تمیز کرده و آن را برگردانید. تمیز کردن مخزن آب کثیف: درپوش بالایی مخزن آب و قاب فیلتر را بیرون بیاورید، آب کثیف را تخلیه کنید، مخزن آب کثیف را پس از شستشو جمع کنید و دوباره آن را روی کف قرار دهید. (برای جزئیات به "تمیز کردن و نگهداری مخزن آب کثیف" مراجعه کنید)

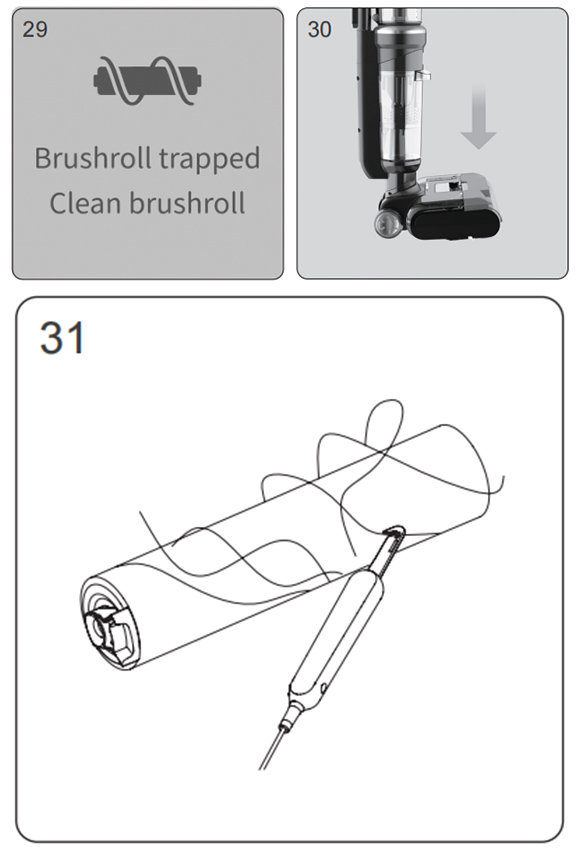

نشانگر گیر کردن برسول هنگامی که پاک کننده در حالت کار یا تمیز کردن است، اگر برس رول گیر کرده باشد، کل دستگاه می ایستد و یک یادآور صوتی می دهد. (شکل 29 و شکل 30 به طور متناوب نمایش داده می شوند) لطفا برس رول را بیرون بیاورید، مواد خارجی یا موهای درهم برس رول را تمیز کنید. تمیز کردن برس: پس از برداشتن پنجره، برس را بیرون بکشید، از تیغه برس تمیزکننده برای بریدن موهای پیچ در پیچ برس استفاده کنید و مواد خارجی متصل به برس و سر کف را تمیز کنید، برس و پشت پنجره را نصب کنید. (شکل 31) (برای جزئیات به "تمیز کردن و نگهداری از مجموعه سرپوش" مراجعه کنید)

نشانگر مسدود شدن مسیر هوا هنگامی که پاک کننده عمودی در حالت کار یا خود تمیز کردن است، اگر مسیر هوا مسدود باشد، دستگاه کار نمی کند و یک یادآور صوتی می دهد. لطفاً دستورالعمل روی صفحه نمایش را دنبال کنید تا قطعات مسدود شده احتمالی را بررسی کرده و تمیز کنید. هنگامی که جاروبرقی دستی کار می کند، اگر مسیر هوا مسدود شود، پاک کننده به طور خودکار متوقف می شود. در این زمان، فنجان گرد و غبار و HEPA باید تمیز شوند. (محتوای نمایش داده شده روی صفحه این است: گرفتگی جاروبرقی عمودی در شکل 32-1، 32-2، 32-3، 32-4، 32-5 نشان داده شده است، و مسدود شدن جاروبرقی دستی نشان داده شده است. در شکل 32-1، 32-2)
تمیز کردن مسیر هوا: 1. مخزن آب کثیف را جدا کنید، پوشش و فیلتر بالای مخزن آب کثیف را بیرون بیاورید، تمام قسمت ها را بشویید و آنها را دوباره جمع کنید. 2. از برس لوله برای تمیز کردن کثیفی، اجسام خارجی و موهای داخل مسیر هوای سر کف استفاده کنید. 3. لیوان گرد و غبار را بردارید، لیوان گرد و غبار را خالی کنید، HEPA را بردارید، سپس سیکلون را بیرون بیاورید و آن را جدا کنید، تمام قسمت ها را تمیز کنید و فنجان گرد و غبار را دوباره جمع کنید. (برای جزئیات بیشتر به "نظافت و نگهداری" مراجعه کنید)

عملکرد صدا صدای دستگاه جدید به طور پیش فرض روشن است، دکمه بی صدا را فشار دهید تا عملکرد صدا خاموش شود. دوباره دکمه بی صدا را فشار دهید تا عملکرد صدا روشن شود. (شکل 33) توجه: هنگام استفاده از جاروبرقی دستی، عملکرد صوتی وجود ندارد.

نشانگر قدرت باتری هنگامی که پاک کننده عمودی کار می کند، اگر صدا یادآور "باتری کم است. لطفا باتری را شارژ کنید"، لطفاً پس از شارژ از آن استفاده کنید. (شکل 34) هنگامی که پاک کننده عمودی کار می کند، اگر صدا یادآوری کند "باتری کم است. ماشین به زودی خاموش می شود. لطفاً باتری را شارژ کنید"، برق در شرف اتمام است و به طور خودکار خاموش می شود. نیاز به شارژ برای استفاده هنگام استفاده از جاروبرقی، نماد گوشه سمت راست بالای صفحه، قدرت باتری سمت چپ را نشان می‌دهد: شبکه کامل یعنی 75% تا 100% باتری. شبکه 3/4 به معنای 50٪ تا 75٪ باتری است. شبکه 1/2 به معنای 25٪ تا 50٪ باتری است. شبکه 1/4 به معنای 1% تا 25% باتری است. جای خالی یعنی باتری خالی است و قبل از استفاده باید شارژ شود.

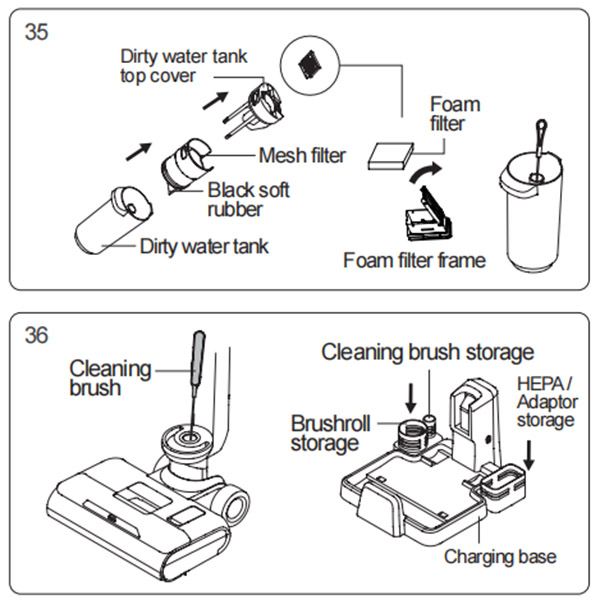

تمیز کردن و نگهداری تمیز کردن مخزن آب کثیف (شکل 35) پس از خاموش کردن جاروبرقی، مخزن آب کثیف را بردارید، پوشش بالای مخزن آب را بلند کرده و قاب فیلتر فوم را از روی آن جدا کنید، درب فلیپ قاب فیلتر فوم را باز کنید. فیلتر فوم را بیرون بیاورید آب کثیف و کثیفی را در مخزن آب بریزید، سپس مخزن آب کثیف، پوشش مخزن آب، قاب فیلتر فوم و فیلتر فوم را بشویید. اگر مواد خارجی در لوله مخزن آب کثیف وجود داشته باشد، می توان آن را با یک برس تمیز کننده تمیز کرد. قسمت های فوق را بعد از شستشو خشک کنید. و سپس تمام قطعات را دوباره در مخزن آب کثیف جمع کنید. توجه: 1. پس از استفاده از جاروبرقی عمودی، توصیه می شود بلافاصله مخزن کثیف را تمیز کنید. 2. هنگام نصب مجدد فیلتر، لاستیک نرم سیاه را زیر فیلتر تا نکنید. تمیز کردن کف (شکل 36) پس از برداشتن پنجره برس، برس، مخزن آب تمیز و مخزن آب کثیف، برس تمیز کننده را از سوراخ دایره ای زیر محل نصب مخزن آب کثیف وارد کنید تا مواد خارجی و فلس های موجود در لوله پاک شود. و موهای بسته از تیغه برس تمیزکننده استفاده کنید، موهای درهم برس رول را ببرید. قسمت های کثیف دستگاه را پاک کنید (برس رول را می توان در نگهدارنده لوازم جانبی برای خشک کردن قرار داد). توجه: پس از برداشتن برس رول از شستشوی سرکش جدا خودداری کنید.

تمیز کردن لیوان گرد و غبار (شکل 37-1,37-2) دکمه رهاسازی لیوان گرد و غبار را فشار دهید تا لیوان گرد و غبار را از جاروبرقی دستی خارج کنید. دکمه آزادسازی ورودی مکش را فشار دهید تا ورودی مکش باز شود و جام گرد و غبار خالی شود. مجموعه طوفان را بیرون بیاورید. فیلتر HEPA را خارج کنید. توری فلزی را نگه دارید، آن را بچرخانید تا قفل مش فلزی باز شود و سپس آن را به سمت پایین بردارید. پس از تمیز کردن، پاک کردن و خشک کردن هر قسمت، فنجان گرد و غبار را به نوبه خود جمع کنید و سپس روی جاروبرقی دستی نصب کنید.
